FK 6-ASD
FK 6-ASD叠片密封环的应用(2片 = 1套)
相对于单片密封环“FK 3”,“FK 6”是叠片密封环。用于滚动及滑动轴承的油脂密封,也可前置于橡胶密封等的前面,保护该密封。“FK 6”叠片密封环能够用于防润滑油泄漏及阻止灰尘、杂质、溅水的侵入。能够提供均匀的径向张力。相对于“FK 3”它在圆周上没有间隙。组合套件“FK 6-ASKD”(增加沟槽底部的密封)由于迷宫的回路增加其密封效果也增加了。
由于“FK 6-ASD”或“FK 6-ASKD”容易安装,相对于“FK 6-ISD”或“FK 6-ISKD”我们优先推荐使用“FK 6-ASD”或
“FK 6-ASKD”。根据技术应用的要求,密封托环的材料可以采用钢材、铸铁、轻合金或塑料。

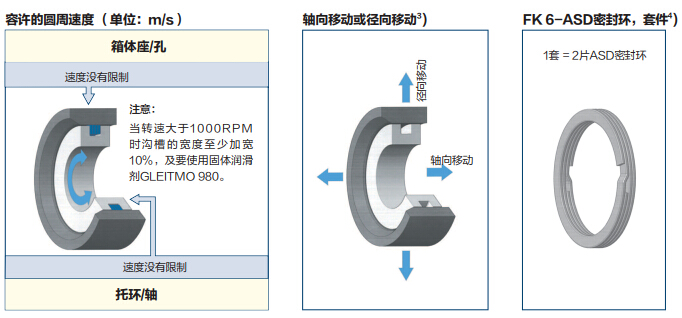

轴向移动或径向移动3):

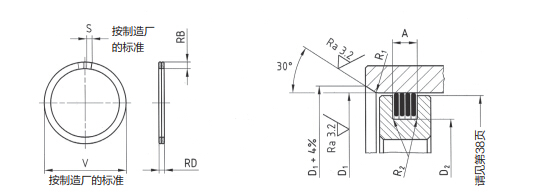

如果密封环有轴向移动,沟槽宽度“A”一定要再加宽,加宽的数值为轴向移动量的两倍。如果出现径向移动,沟槽底部
直径“D2”也要减少。否则就要损坏密封环及相邻的零件。建议沟槽加工到宽度的上限,特别是在有热膨胀的情况。
订货信息4):
对于所有的询价或订货,密封环的直径一定要与孔的直径D1相配。 可以单片订货或成套订货(1套=2片ASD密封环)。
安装及运行试验:
在正常制造开始前,一定要在运行工况下进行安装及运行试验,以检验期望的密封效果是否达到。
