Fig.1

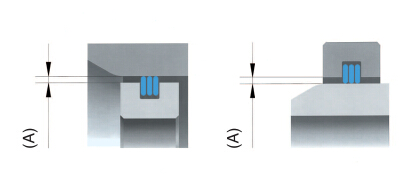

设计时间隙（A）尽量小，间隙越小其迷宫密封的效果越明显。如果有径向移动或倾斜方向的移动，请参考相关密封环的“轴向移动/径向移动”注解。

Fig.2

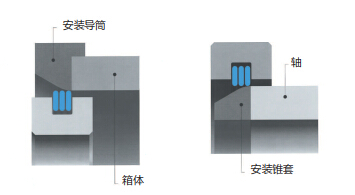

如果因为空间受限在轴或孔上没有安装倒角，请使用相应的安装工具。装配时不要硬敲密封环，应螺旋式旋进。

Fig.3

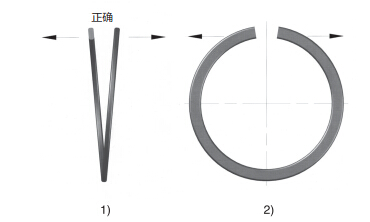

1) 单片或双叠片密封环应轴向螺旋式地旋进到沟槽。

2) 必须注意密封环不能过分拉抻，否则可能发生永久变形。

Fig.4

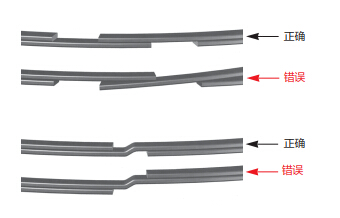

对于单片密封环：安装时应将端口错开，不要将端口挤到另外的密封内。

对于双叠片密封环：不要将端口拧到密封环另一面。

Fig.5

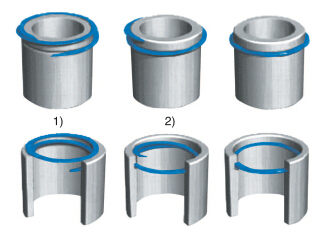

如图示：内张力及外张力的密封环可用手螺旋式的安装。轴向小范围的展开密封环，
1）将密封环的一端装入沟槽，
2）其余部分再螺旋式的旋进沟槽。

Fig.6

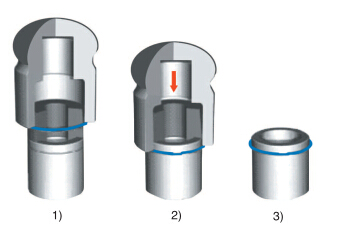

对于轴用挡圈同样可以用工具安装（见右图），代替人工螺旋式的旋进沟槽。
1）安装挡圈在锥套上。
2）用导筒推挡圈到沟槽中。
3）检查是否安装好。

Fig.7

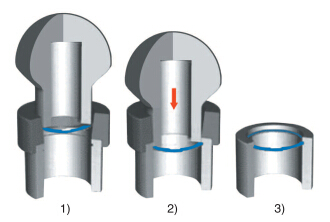

对于孔用挡圈同样可以用工具安装（见右图），代替人工螺旋式的旋进沟槽。
1）安装挡圈在锥套的内锥孔面上。
2）用导筒推挡圈到沟槽中。
3）检查是否安装好。

Fig.8

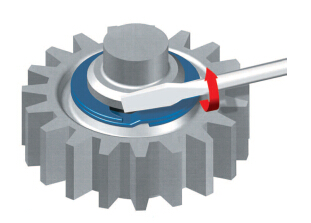

使用一字螺丝刀拆卸挡圈，将螺丝刀插到挡圈端部，轻轻旋转，使挡圈端部滑出沟槽。
将挡圈螺旋式的旋出沟槽。
